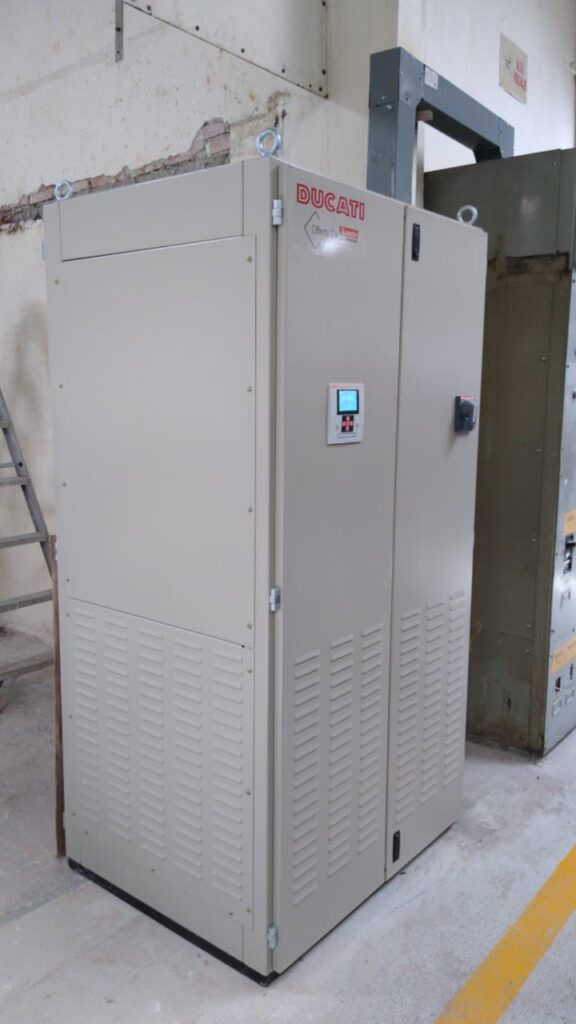

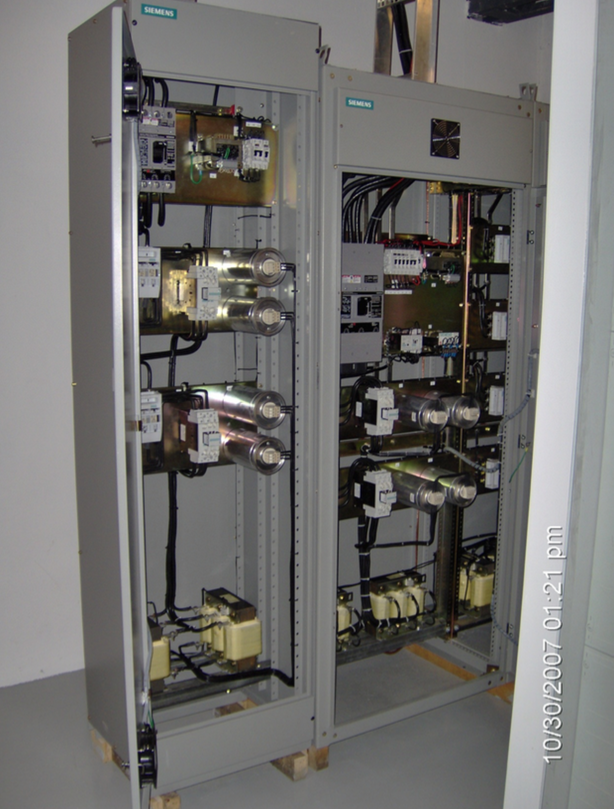

1.0 1 Banco de Capacitores Mixto con capacidad total de
350 KVAr, que consiste en:

Un Banco fijo desintonizado de 90 KVAR, con reactores al 7% y capacitores phasecap de 525 v. Con protección individual con fusibles, seccionador bajo carga 3NP, 3 fases, 480 Volts, 60HZ con bus de cobre de 400 Amp, con interruptor general HFXD6 de 200 Amps/ Icc=50kA (medidas 600mm de frente, 600mm de fondo, 1100mm de alto).

Y con Un Banco Automático de 260 KVAR, para filtros desintonizados a la 5a armonica, con reactores desintonizados al 7% con protección térmica por alta temperatura de reactores, autosoportado 2 secciónes, en 6 pasos, 3 fases, 480 Volts, 60HZ con bus de cobre de 800 Amp, interruptor general de 700 Amps/ Icc=50kA, controlador BR6000 de 12 pasos con programación del controlador, capacitores Phasecap de 525 v, protección individual con fusibles, seccionador bajo carga 3NP, con contactores tripolares para capacitores, Transformador núcleo abierto, (Nota: El interruptor general del tablero principal de donde se conectara es de 3×2500 amps y las medidas de las barras principales son de 4” (10.16cm) X 1/2” (1.27cm)), el gabinete metálico color gris ANSI 61, medidas 1800mm de frente, 600mm de fondo, 2200mm de alto, peso aproximado de 850 kg.
